วิธีออกแบบเครือข่ายคอมพิวเตอร์ แบบ Static Route โดยใช้โปรแกรม Cisco Packet Tracer

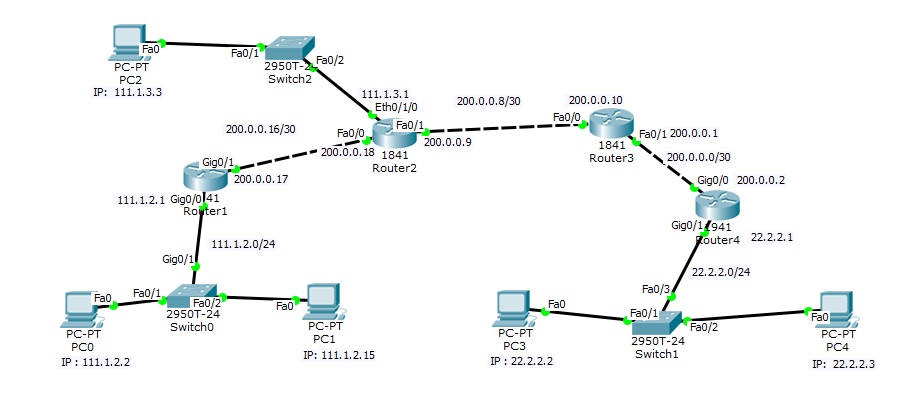

จากรูป เป็นตัวอย่างการออกแบบเครือข่ายคอมพิวเตอร์ แบบ Static Route โดยใช้โปรแกรม Cisco Packet Tracer โดยมีเครือข่ายคอมพิวเตอร์ที่ใช้คือ
Network Address 111.1.2.0/24
Network Address 111.1.3.0/24
Network Address 22.2.2.0/24
และกำหนด network address ของ router ดังภาพ
รายการอุปกรณ์
1. อุปกรณ์คอมพิวเตอร์ End Devices ->Generic -> PC-PT PC0,1,2,3,4
2. อุปกรณ์ Switches -> 2950T-24
3. อุปกรณ์ Routers -> Router1,4 (1941) ,Router2 (1841 with addition module WIC-1ENET), Router3 (1841)
ขั้นตอนการออกแบบ
1. วางอุปกรณ์ ตามรายการอุปกรณ์ เชื่อมต่อ อุปกรณ์ชนิดเดียวกันด้วยสาย Crossover อุปกรณ์ต่างชนิดด้วยสาย Straight-through
2. Configuring IP address
2.1 Config address ให้อุปกรณ์คอมพิวเตอร์
คอมพิวเตอร์ PC0 ( เชื่อมต่อ Switch0 port FastEthernet0/1) (Network Address 111.1.2.0/24)
Config>Global Settings > กำหนดค่าให้ Gateway (111.1.2.1)
Config>FastEthernet0> กำหนดค่าให้ IP address(111.1.2.2) และ Subnet Mask(255.255.255.0)
คอมพิวเตอร์ PC1 (เชื่อมต่อ Switch0 port FastEthernet0/2) (Network Address 111.1.2.0/24)
Config>Global Settings > กำหนดค่าให้ Gateway (111.1.2.1)
Config>FastEthernet0> กำหนดค่าให้ IP address(111.1.2.15) และ Subnet Mask(255.255.255.0)
คอมพิวเตอร์ PC2 (เชื่อมต่อ Switch2 port FastEthernet0/1) (Network Address 111.1.3.0/24)
Config>Global Settings > กำหนดค่าให้ Gateway (111.1.3.1)
Config>FastEthernet0> กำหนดค่าให้ IP address(111.1.3.3) และ Subnet Mask(255.255.255.0)
คอมพิวเตอร์ PC3 (เชื่อมต่อ Switch1 port FastEthernet0/1) (Network Address 22.2.2.0/24)
Config>Global Settings > กำหนดค่าให้ Gateway (22.2.2.1)
Config>FastEthernet0> กำหนดค่าให้ IP address(22.2.2.2) และ Subnet Mask(255.255.255.0)
คอมพิวเตอร์ PC4 (เชื่อมต่อ Switch1 port FastEthernet0/2) (Network Address 22.2.2.0/24)
Config>Global Settings > กำหนดค่าให้ Gateway (22.2.2.1)
Config>FastEthernet0> กำหนดค่าให้ IP address(22.2.2.3) และ Subnet Mask(255.255.255.0)
Example config
2.2 Config address อุปกรณ์ Router
Router1
Router>en then Router#conf t
Router(config)#interface gigabitEthernet0/0
Router(config-if)#ip address 111.1.2.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#interface gigabitEthernet0/1
Router(config-if)#ip address 200.0.0.17 255.255.255.252
Router(config-if)#no shutdown
interface gigabitEthernet0/0 Network Address 111.1.2.0 Broadcast Address 111.1.2.255
Host Range 111.1.2.1 - 111.1.2.254
interface gigabitEthernet0/1 Network Address 200.0.0.16 Broadcast Address 200.0.0.19
Host Range 200.0.0.17 - 200.0.0.18
Router2
Router>en then Router#conf t
Router(config)#interface fastEthernet0/0
Router(config-if)#ip address 200.0.0.18 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#interface fastEthernet0/1
Router(config-if)#ip address 200.0.0.9 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#interface ethernet0/1/0
Router(config-if)#ip address 111.1.3.1 255.255.255.0
Router(config-if)#no shutdown
interface fastEthernet0/0 Network Address 200.0.0.16 Broadcast Address 200.0.0.19
Host Range 200.0.0.17 - 200.0.0.18
interface fastEthernet0/1 Network Address 200.0.0.8 Broadcast Address 200.0.0.11
Host Range 200.0.0.9 - 200.0.0.10
interface ethernet0/1/0 Network Address 111.1.3.0 Broadcast Address 111.1.3.255
Host Range 111.1.3.1 - 111.1.3.254
Router3
Router>en
Router#conf t
Router(config)#interface fastEthernet0/0
Router(config-if)#no shutdown
Router(config-if)#ip address 200.0.0.10 255.255.255.252
Router(config-if)#interface fastEthernet0/1
Router(config-if)#ip address 200.0.0.1 255.255.255.252
Router(config-if)#no shutdown
interface fastEthernet0/0 Network Address 200.0.0.8 Broadcast Address 200.0.0.11
Host Range 200.0.0.9 - 200.0.0.10
interface fastEthernet0/1 Network Address 200.0.0.0 Broadcast Address 200.0.0.3
Host Range 200.0.0.1 - 200.0.0.2
Router4
Router>en
Router#conf t
Router(config)#interface gigabitEthernet0/0
Router(config-if)#ip address 200.0.0.2 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#interface gigabitEthernet0/1
Router(config-if)#ip address 22.2.2.1 255.255.255.0
Router(config-if)#no shutdown
interface gigabitEthernet0/0 Network Address 200.0.0.0 Broadcast Address 200.0.0.3
Host Range 200.0.0.1 - 200.0.0.2
interface gigabitEthernet0/1 Network Address 22.2.2.0 Broadcast Address 22.255.255.255
Host Range 22.0.0.1 - 22.255.255.254
3. Configuration Route
Router1
Default routes คือการส่งข้อมูลไปยัง network address อื่นที่ไม่มีอยู่ใน routing table ซึ่งโดยปกติใช้กับ router ที่มีเส้นทางเชื่อมโยงไป network address อื่น port เดียว
Router>en
Router#conf t
Router(config)# ip route 0.0.0.0 0.0.0.0 200.0.0.18
IP address 200.0.0.18 เป็น port IP router hop ต่อไป
Router2
เชื่อมโยงไปยัง Network address 111.1.2.0 ,200.0.0.0, 22.2.2.0
Router(config)# ip route 111.1.2.0 255.255.255.0 200.0.0.17
Router(config)# ip route 200.0.0.0 255.255.255.252 200.0.0.10
Router(config)# ip route 22.2.2.0 255.255.255.0 200.0.0.10
Router3
เชื่อมโยงไปยัง Network address 111.1.2.0 ,200.0.0.16, 22.2.2.0
Router(config)# ip route 111.1.2.0 255.255.255.0 200.0.0.9
Router(config)# ip route 200.0.0.16 255.255.255.252 200.0.0.9
Router(config)# ip route 22.2.2.0 255.255.255.0 200.0.0.2
Router4
เชื่อมโยงไป network address อื่น port เดียว set Default routes
Router(config)# ip route 0.0.0.0 0.0.0.0 200.0.0.1
IP address 200.0.0.1 เป็น port IP router hop ต่อไป
ผลการทดสอบ
ทำการ trace route จาก PC0 to PC2 and PC3
PC0 tracert to PC2 IP address 111.1.3.3 : Successfully
PC0 tracert to PC3 IP address 22.2.2.2 : Successfully
ทำการ ping จาก PC0 to PC2 and PC3
PC0 Ping to PC2 IP address 111.1.3.3 : Successfully
PC0 Ping to PC3 IP address 22.2.2.2 : Successfully
PC0 Ping to PC2 and PC3
*Verifying Static Route Configuration
Router>en
Router#show running-config
Router#show ip route
Router1 > Verifying Static Route Configuration (Router#show running-config)
Router2 > Verifying Static Route Configuration (Router#show running-config)
Router3 > Verifying Static Route Configuration (Router#show running-config)
Router4 > Verifying Static Route Configuration (Router#show running-config)
